选择异形自动插件机时需要注意设备参数
作者：创达插件机
发布时间：2019-08-24
点击数：
科技工业生产的进步，对老旧的生产模式提出了要求，单纯的人力很那在满足现在的生产需要了，机械化、智能化、模块化成为了现代工业生产的代名词，所以很多企业把目光瞄向了异形自动插件机，那么企业在求购异形自动插件机的时候要注意哪些呢？下面请跟着小编一起来看看吧。

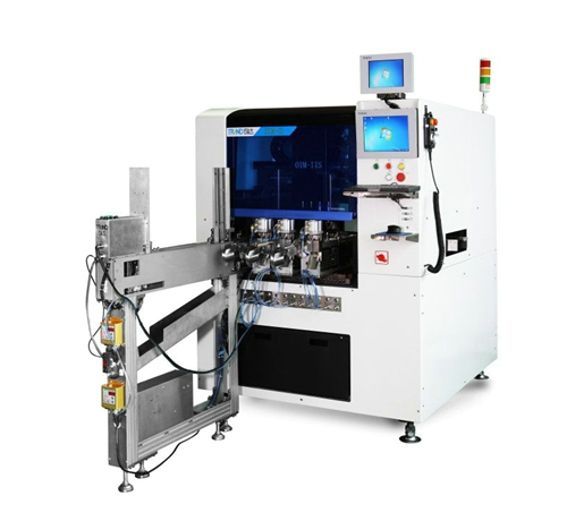

首先必须了解异形自动插件机的种类还有它们各自的特点，然后根据企业实际情况选择适合的设备。比如，这款异形自动插件机能适应各种连接器、接插件、变压器等，能高速完成各种异型元件的自动插装？其次，异形插件机的供料方式，占地面积，速率等这些参数能否适合工厂的生产需求。
而异形自动插件机的工艺要求，具体的指哪些呢？
1、元件尺寸
元件体长度：18.00 mm
元件引线直径：0.41-0.81mm
元件体直径：最大5.0mm
元件引线平直度容差：±0.5mm
元件跨距：5mm公制 5.08-26.00mm
2、输入编带
编带辐度差：42.00mm(±1.00mm)
元件引线距离(元件间距)：5.0mm
最大允许引线伸出编带外长度：1.0mm
3、PCB
①、符合AI要求的元器件如下： 1W,1/2W,1/4W,1/6W,1/8W电阻、1N41418、1N4007二极管和1W以下的稳压管(包括1W)
②、一块拼版PCB上如AI元件小于20PCS以下，效率太低，一般不考虑作AI处理。
③、AI元件插孔孔径要求： 1/4W,1/6W,1/8W电阻、1N41418二极管、1/2W以下稳压管AI插件孔径为1.20mm. 跳线AI插件机孔径为1.00。 1N4007二极管、1W稳压管、1W、1/2W电阻AI插件孔径为1.20mm。
④、AI元件焊盘要求：AI元件焊盘内侧1.5mm（焊盘露铜外径距离）内不能有不同网络的焊盘或露铜，以免AI元件过波峰焊后出现连焊或影响爬电距离；且要求AI元件焊盘设定为椭圆形为好。
⑤、AI元件高度、引脚直径要求：所有AI元件本地高度应小于3.5mm;引脚直径在0.4mm<=d<=0.8mm范围内。
⑥、PCB板弯曲度曲度要求：上弯小于0.5mm，下弯小于1.2mm。
东莞市创达自动化科技有限公司拥有经验丰富、技术一流的生产团队，标准化的生产制程及严格的品质管理体系，保障了产品的稳定性和可靠性。创达以专业化、高精密、高标准的准则向您提供各类生产设备。为客户解决“减少人工，降低成本，提高效率，提升品质”及提高国内自动化研发水平和广泛应用为使命。
以上就是小编关于选择异形自动插件机时需要注意设备参数的介绍，希望对大家有用哦！
